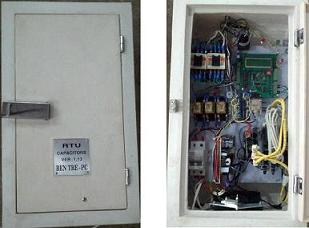

 Tủ điều khiển tụ bù trung thế

Tủ điều khiển tụ bù trung thế

Tủ điều khiển tụ bù trung thế

Giá : 0 (VND)

Xuất xứ : VTTN

 Thông số kỹ thuật

Trên lưới điện trung thế, tụ bù đóng góp rất nhiều vào việc tăng chất lượng điện thương phẩm cũng như giảm tổn hao. Trải qua thời gian, bộ điều khiển tụ bù bị hư. Nhưng khi mua mới lại không tương thích với thế hệ cũ. Mặt khác, không điều khiển từ xa được làm tăng chi phí vận hành lưới điện.

Trước tình hình đó, được sự hỗ trợ của Công ty Điện lực Bến Tre, Công ty VTTN đã mạnh dạn đầu tư nghiên cứu bộ điều khiển đa chức năng để điều khiển tụ bù trên.

Qua thời gian thử nghiệm được sự hỗ trợ nhiệt tình của các Phòng Ban Kỹ thuật PC Bến Tre, hệ thống trên đã được đưa lên lưới sử dụng.

Hệ thống này có thể hoạt động độc lập theo thời gian cũng như điều khiển từ xa qua mạng quang điều hành sản xuất của các Công ty Điện lực nên đảm bảo độ chính xác, tin cậy, an toàn và bảo mật cao.




Các thành phần chính chính của hệ thống :

1.  Board điều khiển tụ bù:

-     Đáp ứng tiêu chuẩn công nghiệp để ngoài trời.

-     Khi bật sang chế độ Mannual tại trụ, tín hiệu sẽ báo hiệu đến server biết trạng thái cách ly điều khiển tự động. Lúc đó server sẽ không còn báo động nữa.

-    Cài đặt thiết bị phải có mật khẩu qua cổng RS-232 hoặc RJ-45. Truyền thông về server cũng bằng một trong hai cổng này.

-     Lập trình ngõ ra báo hiệu :

*  1-Led đóng tụ điều khiển

*  2-Led mở tụ điều khiển

*  3- Led Trạng thái Remote (Công tắc chuyển đổi)

*  4-Led Trạng thái Manual (Công tắc chuyển đổi)

*  5-Led cho phép hoạt động độc lập tại trụ (Nhân viên cài đặt tránh xa trụ) - Công tắc cho phép hoạt động độc lập.

*  6 -Led báo hiệu vẫn truyền data về server.

*  7 - Led nguồn.

2.  Phần mềm điều khiển từ xa :

      -    Tín hiệu đồng bộ giờ thực hiện đồng bộ giờ của sever với board điều khiển đóng cắt.

-    Tín hiệu đóng mở liên tục truyền về Sever giống như recloser,  lưu toàn bộ hoạt động của thiết bị có cảnh báo bằng âm thanh khác nhau khi đóng hay mở tụ - khi vô phần chi tiết chính của thiết bị có thêm phần điều khiển.

-     Phần điều khiển qua 2 lớp mật khẩu :

*   Lớp mật khẩu thứ 1: Cho phép biết trạng thái hoạt động chính của thiết bị : cos phi, Q từ đầu chi nhánh recloser truyền về, trạng thái đóng mở của tụ. Tủ điều khiển đang ở chế độ Remote hay là Local (Không báo động).

*   Lớp mật khấu thứ 2: Cho phép điều khiển (Menu con, phải xem được số liệu menu chính để cài đặt) - phải là Remote mới điều khiển được.

3.  Chế độ điều khiển :

  • Chế độ điều khiển tại chỗ (Local):

   -  Điều khiển theo thời gian (Auto): Tự động đóng mở theo chương trình định sẳn (tối đa 9 lần đóng, 9 lần mở trong 24 giờ) và cài đặt từng ngày trong tuần, lặp lại hàng tuần (nếu tuần sau không thay đổi thì vẫn làm tiếp chương trình tuần trước).

   - Điều khiển tại chỗ bằng tay trực tiếp (Mannual): Điều khiển trực tiếp các công tắt gạt đóng / cắt trên tủ điều khiển.

  • Chế độ điều khiển từ xa (Remote):

    - Điều khiển tự động (Auto):

*    Có khung quy định sai số về cos phi cũng như Q.

*    Có khung quy định giá trị yêu cầu phải đạt được giá trị cos phi cũng như Q.

*    Khi có sự sai lệch về chiều dương cũng như chiều âm trên recloser từ đầu nhánh truyền về sẽ có tín hiệu yêu cầu đóng hay mở tụ. Nếu đóng hay mở tụ rồi vẫn không đạt yêu cầu sẽ phát tín hiệu báo động yêu cầu chỉnh sai số lớn lên cho phù hợp.

    -  Điều khiển bằng tay trực tiếp (Mannual):

*   Trực tiếp rê chuột vào biểu tượng để kích đóng mở và thấy được tín hiệu truyền về cos phi và Q trên thiết bị khác.

*    Chú ý :

#   Tín hiệu điều khiển đóng, mở là xung 0,5 giây đến 10 giây (có thể hiệu chỉnh được).

#   Tín hiệu đóng và cắt tại chỗ (Local Mannual) có thời gian trì hoãn (Time delay) 30 giây sau khi thao tác (để nhân viên thao tác có đủ thời gian tránh xa trụ sau khi thao tác).

#    Tủ điều khiển tự động khóa tín hiệu đóng lại tụ bù (sau khi cắt ra) trong vòng 5 phút (Cho tụ xả hết mới đóng).

         (Ngoài ra, Công ty VTTN có thể thiết kế theo yêu cầu cụ thể của Khách hàng. Chi tiết xin vui lòng liên hệ số điện thoại: 0913.928979).
